Egiluvchan temir reduktor quvurlarining strukturaviy xususiyatlari
Ushbu ikki gardishli va rozetkali konusning reduktori uchun ichki teshik ikkala uchi bo'ylab bosqichma-bosqich o'zgaradi. O'lchovlar muhandislik dizayn nisbatlaridan keyin asta-sekin qisqaradi. Oqim kanali ichida teshikning keskin siljishi yo'q. Ushbu o'rnatish suyuqlik turbulentligini, keraksiz bosim yo'qotilishini va mahalliy ichki devorning ishqalanishini kamaytiradi. Qattiq zarrachalar yoki yuqori viskoziteli moddalar bilan aralashtirilgan kanalizatsiya, atala va boshqa suyuqliklarni tashishda yaxshi ishlaydi.
Ikkita asosiy konstruktiv konfiguratsiyalar mavjud.
Konsentrik reduktor: ikkita uchidagi teshik markazlari bitta umumiy o'qda qoladi. U quvur liniyasi sxemalariga mos keladi, bu erda markaziy chiziq o'zgarishsiz qoladi va suyuqlik harakatini barqaror saqlaydi.
Eksantrik reduktor: ikkita teshikning markazlari bir-biridan siljiydi. Uning tekis tomonini gorizontal quvur o'tkazgichlarining pastki qismiga qo'ying. Ushbu tartib tutilgan havodan xalos bo'lishga yordam beradi va havo blokirovkasi bilan bog'liq muammolarni oldini oladi.
Standartlashtirilgan interfeys
Xuddi standart egiluvchan temir quvurlar kabi, bu konusning reduktori ikkita asosiy ulanish variantiga ega. T-tipli surish rozetkasi kauchuk halqali muhrdan foydalanadi, dala yig'ilishi tezda tugatilishi mumkin. Flanjli ulanish yuqori bosimli sharoitlarga va takroriy qismlarga ajratishni talab qiladigan joylarga mos keladi. U allaqachon mavjud bo'lgan quvur liniyasi komponentlari bilan yaxshi uyg'unlashishi mumkin.
Boshqa materiallardan tayyorlangan issiqlik qisqaradigan quvurlar bilan taqqoslash:
| Material | Afzalliklar | kamchilik | Ilova stsenariylari |
|---|---|---|---|
| Egiluvchan temir | Yuqori quvvat, korroziyaga chidamli va uzoq xizmat muddati | Nisbatan og'ir (ko'chirish/o'rnatish uchun yordamchi vositalarni talab qiladi) | Shahar va sanoat o'rta va yuqori bosimli quvurlar, ko'milgan stsenariylar |
| Kulrang temir | Kam xarajat va ishlov berish oson | Yuqori mo'rtlik va yomon zarba qarshiligi | Past-bosim (1,0MPa dan kam yoki unga teng),-ta'sir qilmaydigan maishiy drenaj quvurlari |
| Zanglamaydigan po'lat | Yuqori korroziyaga chidamli va engil | Yuqori narx, xlorid ioni korroziyasiga moyil (masalan, dengiz suvi korroziyasi). | Yuqori darajada korroziv kimyoviy vositalar, oziq-ovqat-bo'yoqlari |
| PE/PVX | Yengil, o'rnatish oson va arzon narx | Past bosimga chidamlilik (1,6MPa dan kam yoki unga teng), past yuqori harorat qarshiligi. | Fuqarolik suv ta'minoti, qishloq xo'jaligini sug'orish va boshqa past-bosim, normal{1}}harorat stsenariylari |
Ikki gardish konusli
Bu maxsus shakldagi quyma armatura turlaridan biridir. Flanesli uchlari quymaning har ikki tomoniga o'tiradi. Asosiy bo'lim o'tishni qisqartirish vazifasini bajaradi, biri ochilishi kattaroq, ikkinchisi esa kichikroq. Uzluksiz konusli yoki kavisli ichki yuza turli nominal diametrli quvurlarni silliq ulash imkonini beradi.
Afzalliklar
Har xil dala uskunalarini ulash uchun ajoyib moslik.
Uning standart gardishli uchlari to'g'ridan-to'g'ri flanesli klapanlarga, filtrlarga, nasoslarga va oqim o'lchagichlarga bog'lanishi mumkin. Nasos uylari va mexanik uskunalar quvurlari ichida tez-tez ishlatiladi. Quvurni o'zgartirish ishlari paytida operatorlar qismlarni osongina ajratib olishlari mumkin.
Yuqori bosimli ish holatlari uchun ishonchli bosim o'tkazish qobiliyati.
Bolt bilan mahkamlangan gardishlar muhrlangan qistirmalarga bir xil siqishni qo'llaydi. Yig'ma suv bolg'asi va o'zgaruvchan bosim ko'tarilishiga qarshilik ko'rsatadi. PN10 / PN16 suv ta'minoti va sanoat aylanma suv davrlari uchun javob beradi.
Standartlashtirilgan o'lchamlar ehtiyot qismlarni almashtirishni osonlashtiradi.
Flanj o'lchamlari ISO va mahalliy spetsifikatsiyalarga mos keladi. Oddiy bozordan tashqari armatura bilan almashtirilishi mumkin. Loyihaning keyingi bosqichlari uchun ehtiyot qismlarni sotib olish ancha murakkablashadi.

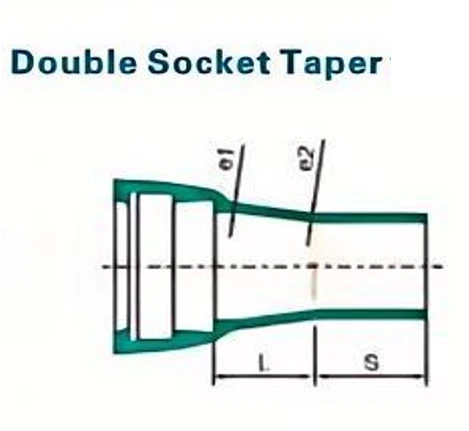

Ikki-pinli konussimon
Santrifüj quyish yoki quyma temir xom ashyosidan qum quyish orqali ishlab chiqariladi. Ikki uchida chuqurlashtirilgan rozetka teshiklari joylashtirilgan. Ichki teshik katta diametrdan kichikroq o'lchamga yumshoq tarzda uzatiladi. U suyuqlik oqimi holatini buzmasdan quvur hajmini kamaytirishga erishadi.
Raqobat ustunligi
Ko'milgan quvur tarmoqlari uchun mos-moslashuvchan ulanish.
Moslashuvchan EPDM rezina qistirmalari bilan har ikki uchida surish{0}}o‘rnatilgan rozetkalarga ega bo‘lgan bo‘g‘inlar burchakli egilish va eksenel kengayish/qisqarishni o‘z ichiga oladi, bu esa yerning cho‘kishi va issiqlik harakatini samarali qoplaydi va shu bilan birga, ko‘milgan o‘rnatishni oqishsiz-ta’minlaydi.
Qurilishning yuqori samaradorligi va loyiha xarajatlarini kamaytirish
To'g'ri quvurlar-to'g'ridan-to'g'ri surish bo'g'inlari orqali ulanadi-bu gardishlar, murvatlar yoki qistirmalarga bo'lgan ehtiyojni bartaraf qiladi- va oddiy asboblar yordamida bir kishi tomonidan o'rnatilishi mumkin, bu esa shahar er osti quvurlarini qurish muddatini sezilarli darajada qisqartiradi.
Tez-tez texnik xizmat ko'rsatish zaruratini bartaraf etadigan uzoq-bardoshli, barqaror muhrlanish
Dizayn prokladkaga{0}}asoslangan, suv{1}}bosim-faollashtirilgan{3}}oʻz-oʻzidan muhrlanadigan tuzilmadan foydalanadi, bu esa boʻshashgan murvatlar tufayli yuzaga keladigan oqish xavfini bartaraf qiladi va nam yoki shoʻrlangan-er osti muhitlarida ishonchli, uzoq muddatli muhrlanishni taʼminlaydi.
Mahsulot ko'rgazmasi
Shanxi Jintai Hongye Foundry & Forging Machinery Co., Ltd Xitoyning yirik og'ir sanoat shahri bo'lgan Shansi provinsiyasida joylashgan bo'lib, u cho'yan, koks va po'lat kabi mo'l-ko'l sanoat xom ashyosiga ega.
