Har xil egiluvchan temir quvur qismlari

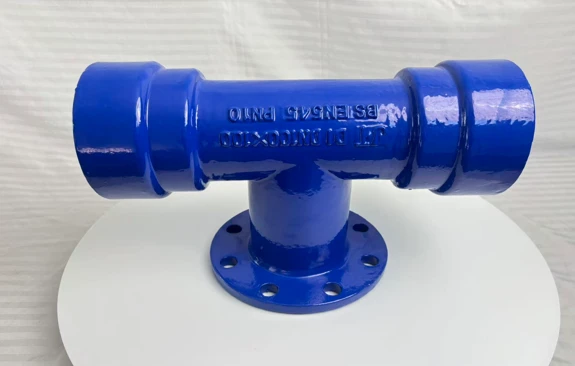

Strukturaviy tarkibi:Ushbu quvur moslamasi odatda bir tomonda gardishli tekis yoki qisqa quvur korpusini va turli diametrli quvurlarni kiritish uchun korpusning har ikki tomonidagi rozetka konstruksiyalarini o'z ichiga oladi.

Ulanish usuli:

1. Soket oxiri:Quvur rozetkaga kiritilgandan so'ng, odatda payvandlash (rozetka bilan payvandlash) yoki kauchuk halqa yordamida ulanadi.

2.Flanj oxiri:Supaplar, nasoslar yoki boshqa gardishlarga murvatlar orqali ulangan, oqishning oldini olish uchun ularning o'rtasida muhrlangan qistirma mavjud.

Xususiyatlari va afzalliklari:

1.Kuchli muhrlanish ko'rsatkichi:Soket qismi moslashuvchan plomba yoki payvandlash bilan jihozlangan, bu esa yuqori bosimga bardosh bera oladi.

2.Seysmik qarshilik va moslashuvchanlik:Agar rozetkaga ulanishda kauchuk halqa ishlatilsa, u ma'lum bir seysmik qarshilik va eksenel joy almashinuvini qoplash qobiliyatiga ega bo'lishi mumkin.

3.Oson o'rnatish va texnik xizmat ko'rsatish:Bir tomonlama gardishli konstruksiya-trubaning butun qismini qismlarga ajratishni osonlashtiradi va kundalik parvarishlashni osonlashtiradi.

Material:Odatda tashish muhiti va ish bosimiga qarab quyma temir (masalan, egiluvchan temir), uglerod po'lati, zanglamaydigan po'lat yoki plastmassa kabi materiallardan tayyorlanadi.

Qo'llash sohalari: Asosan suv ta'minoti va drenaj quvurlari, sanoat suv ta'minoti, kanalizatsiya tozalash, neft-kimyo muhandisligi, kemalar va maxsus sanoat quvurlari tarmoqlarida qo'llaniladi.

Sferik temirdan o'tuvchi-devor troyniklari (odatda,-devor qanotli halqali quvurlar yoki ikki-flanjli qisqa quvurlar deb nomlanadi) suv ta'minoti va drenaj quvurlarini devorlardan yoki nasos xonasining devorlaridan o'tkazish uchun maxsus mo'ljallangan quvur armaturalaridir. Ular yuqori-kuchli egiluvchan temirdan yasalgan, suv o'tkazmaydigan qanotli halqali quyma yoki quvurning o'rtasida payvandlangan, shuningdek, muhrlangan halqa va gardish bilan. Ular ixcham tuzilishga, yuqori quvvatga, mukammal muhrlanish va gidroizolyatsiyaga, korroziyaga chidamliligiga va uzoq xizmat muddatiga ega.

Asosiy quvur qismlari:Egiluvchan temirdan quyma (ISO 2531/GB 13295 standartlariga muvofiq), odatda ikki-gardishli tuzilma (ya'ni, ikki-diskli gardishli qisqa quvur).

Suv{0}}stop gardish:Quvur korpusining o'rtasida joylashgan gardish,-devorga oldindan o'rnatilgan bo'lib, quvurning tashqi devori va devor orasidagi oqish kanalini samarali tarzda to'sib qo'yadi.

Bez gardish:Sızdırmazlık halqasini quvurga mahkam bosish uchun murvat bilan ishlatiladi.

Sızdırmazlık halqasi:Moslashuvchan muhrni ta'minlab, quvur va sızdırmazlık maydoni orasiga joylashtirilgan kauchukdan qilingan.

Texnik xususiyatlari:DN80 - DN1600mm.

Bosim darajasi:Odatda PN10, PN16, PN25.

Ulanish usuli:Flanjli ulanish (er-xotin disk) yoki bir uchida gardish va ikkinchisida rozetka.

1. Suv inshootlari va kanalizatsiya tozalash inshootlarida toza suv idishlari va nasos xonalarining devorlari.

2. Erto'lalar, fuqaro mudofaasi loyihalari va devorlardan o'tadigan tunnellar.

3. Qattiq gidroizolyatsiyani talab qiluvchi devorlarga kirib boradigan sanoat quvurlari.

To'liq gardishli troynik (yoki to'liq diskli troynik, uchta{0}}diskli troynik) bu T-tipli quvur moslamasi bo'lib, uch uchida ham gardishlar mavjud. U asosan quvur tarmoqlarida suyuqlik oqimining yo'nalishini yo'naltirish, birlashtirish yoki o'zgartirish uchun ishlatiladi. U kuchli muhrlanish ko'rsatkichlari, yuqori bosimga chidamliligi va qulay o'rnatish va demontaj qilish xususiyatlariga ega va suv ta'minoti va drenaj, sanoat va yong'indan himoya qilish sohalarida keng qo'llaniladi. Odatda u egiluvchan temir quvur qismlarida yoki yuqori bosimli quvurlarda topiladi.

1. Tuzilishi: bir tomondan magistral quvur va filial trubkasidan iborat bo'lib, barcha uchta portda gardishlar (to'liq gardishlar) mavjud bo'lib, quvur liniyasiga yoki boshqa valf majmualariga murvat va qistirmalari bilan mahkamlanadi.

2. Turlari:

   Teng diametrli to'liq gardish tee:Barcha uchta portning diametri bir xil.

   To'liq gardish teesini qisqartirish:Asosiy quvur va filial trubkasi turli diametrlarga ega bo'lib, tizim ichidagi oqimni kamaytirish uchun ishlatiladi.

1. Egiluvchan temir: eng keng tarqalgan material, suv ta'minoti, drenaj va gaz ta'minoti tarmoqlari uchun mos, yuqori mustahkamlik va korroziyaga chidamliligiga ega.

2. Karbonli po'lat/zanglamaydigan po'lat: neft, kimyo va yuqori-bosimli sanoat quvurlarida qo'llaniladi.

3. Kompozit materiallar: Maxsus korroziy muhitda qo'llaniladi.

III. Flanj standartlari va texnik parametrlari





15

standart:



Flanjlarni tanlashda gardish o'lchamlari ANSI (Amerika standarti), DIN (Germaniya standarti), JIS (Yaponiya standarti), GB (Xitoy standarti) va boshqalarga muvofiq spetsifikatsiyalarga mos kelishini ta'minlash kerak.

32

Bosim darajasi:



Gardishning ko'rsatkichi uning bosim{0}}ko'tarish qobiliyatini aniqlaydi, masalan, 10K, PN10, PN16 va hokazo.

18

Kalibr diapazoni:



U past{0}}bosimli DN50 dan yuqori-bosimgacha yoki katta-diametrli DN300 va undan yuqori bosimgacha bo‘lgan hamma narsani qamrab oladi.

1. Suv ta'minoti quvurlari: Suvni taqsimlash uchun DN300 va undan yuqori magistral quvurlarga ulang.

2. Kanalizatsiya va loyni olib tashlash: quvurlardan loy va aralashmalarni olib tashlash uchun loyni olib tashlash uchun (to'liq{1}}panel pastki tee) sifatida ishlatiladi.

3. Sanoat quvurlari: Kimyo, neft-kimyo va energetika kabi sohalarda ommaviy axborot vositalarini yo'naltirish va birlashtirish uchun ishlatiladi.

1. Afzalliklar: Payvandlangan tirgaklar bilan solishtirganda, barcha gardishli troyniklarning-eng katta afzalligi ularning qismlarga ajratish qulayligi, keyingi parvarishlash, ta'mirlash va almashtirishni osonlashtirishdir.

2. O'rnatish nuqtalari: O'rnatish vaqtida muhrlangan qistirmadan foydalanish kerak, gardish sirtlari o'rtasida mahkam o'rnashib olish va oqishning oldini olish uchun murvatlarni bir tekis va nosimmetrik tarzda torting.

Barcha{0}}flanjli teelar tizimning xavfsiz va barqaror ishlashini ta'minlovchi asosiy komponentlardan biridir. To'g'ri materiallar va standartlarni tanlash quvur tizimi-uzoq muddatli ishlashi uchun juda muhimdir.
