Asosiy texnik parametrlar
|
Nominal diametri |
DN 40 ~ 600 |
||
|
Sinov bosimi
|
Tana |
2.4/1.5 |
MPa
|
|
O'rindiq |
1.76/1.1 |
||
|
Ish bosimi |
1.6/1.0 |
||
|
Oqim muhiti |
Suv / kanalizatsiya |
||
Texnik spetsifikatsiya
1.EN 1171, BS5163, EN 1074-1 va 2 ga muvofiq dizayn.
2.BS 5163, DIN3202 bo'yicha yuzma-yuz o'lchamlar.
3.EN 12266, ISO5208 standartiga muvofiq gidravlik sinov.
4. EN 1092-2, ISO 7005-2 bo'yicha gardishli burg'ulash.
Asosiy qismlarning materiallari
|
Yo'q. |
Komponent |
Material |
|
1 |
Tana |
Egiluvchan temir |
|
2 |
Takoz |
Egiluvchan temir + EPDM |
|
3 |
Poya yong'oqlari |
Guruch |
|
4 |
Poyasi |
2Cr13 |
|
5 |
O'rta qistirma |
EPDM |
|
6 |
Boltlar |
STEEL 8.8+ WAX |
|
7 |
Kaput |
Egiluvchan temir |
|
8 |
Shina yoqasi |
Temir + elektroplastinka |
|
9 |
Bez halqasi |
EPDM |
|
10 |
Bez |
Egiluvchan temir |
|
11 |
O-Ring |
EPDM |
|
12 |
Boltlar |
STEEL 8.8+ WAX |
|
13 |
Qo'l g'ildiragi/CAP |
Egiluvchan temir |

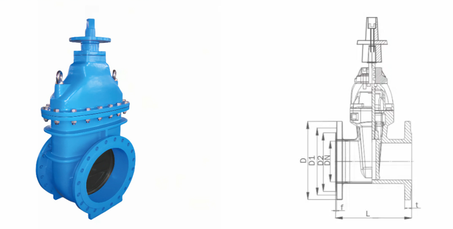

Asosiy tashqi va ulanish o'lchami (PN10/16)
|
O'lchami DN |
BS5163 |
BS4504 PN10/16 GA FLANSLI |
|||||
| L |
ΦD |
ΦD1 |
ΦD2 |
t |
n-d |
f |
|
|
40 |
165 |
150 |
110 |
88 |
18 |
4-19 |
3 |
|
50 |
178 |
165 |
125 |
102 |
19 |
4-19 |
3 |
|
65 |
190 |
185 |
145 |
122 |
19 |
4-19 |
3 |
|
80 |
203 |
200 |
160 |
138 |
19 |
8-19/4-19 |
3 |
|
100 |
229 |
220 |
180 |
158 |
19 |
8-19 |
3 |
|
125 |
254 |
250 |
210 |
188 |
19 |
8-19 |
3 |
|
150 |
267 |
285 |
240 |
212 |
20 |
8-23 |
3 |
|
200 |
292 |
322 |
295 |
268 |
22 |
12-23/8-23 |
3 |
|
250 |
330 |
405/395 |
355/350 |
320 |
24.5 |
12-28/12-23 |
3 |
|
300 |
356 |
460/445 |
410/400 |
370 |
24.5 |
12-28/12-23 |
4 |
|
350 |
381 |
520/505 |
470/460 |
429 |
26.5 |
16-28/16-23 |
4 |
|
400 |
406 |
580/565 |
528/515 |
480 |
28 |
16-31/16-28 |
4 |
|
450 |
432 |
640/615 |
585/565 |
530/548 |
30 |
20-31/20-28 |
4 |
|
500 |
457 |
715/675 |
650/620 |
582/609 |
31.5 |
20-34/20-28 |
4 |
|
600 |
508 |
840/780 |
770/725 |
682/720 |
36 |
20-37/20-31 |
5 |
Xususiyatlari
Joyni tejaydigan{0}dizayn
Poya iplari valf diskining ichki qismidir, shuning uchun valf ishlaganda novda vertikal ravishda ko'tarilmaydi, bu uni er osti inshootlari yoki boshi cheklangan joylar uchun ideal qiladi.
Qattiq muhrlanish
Kauchuk{0}}qoplamali xanjar 100% sızdırmaz sızdırmazlık bilan ta'minlaydi, bu esa oqishning oldini olish uchun juda muhimdir.
Korroziyaga qarshilik
Birlashtirilgan epoksi qoplama va zanglamaydigan po'latdan yasalgan po'latdan-foydalanish chidamli temir korpuslarning chidamliligi va uzoq umrini ta'minlaydi.
Kam texnik xizmat
Dizayn ko'pincha to'liq ish bosimi ostida novda O{0}}halqalarini almashtirish imkonini beruvchi orqa muhrlash moslamasini o'z ichiga oladi.
Ilovalar
Ichimlik suvi tizimlari
Chiqindilarni va kanalizatsiya tozalash inshootlari
Shahar suv ta'minoti va taqsimlash tarmoqlari
Yong'in xavfsizligi tizimlari
malakalar
Korxona xizmatlari
Kompaniyamiz moslashtirish, yuqori standartlar, yuqori samaradorlik va to'liq hayot aylanishini qo'llab-quvvatlashni o'z ichiga olgan to'rt o'lchovli xizmat ko'rsatish tizimi orqali global mijozlarga yuqori-sifatli teginish egari yechimlarini taqdim etadi. To'rtta asosiy afzallik bizning loyihalarimizni himoya qiladi:
Moslashtirilgan dizayn: Biz OEM/ODM xizmatlarini taklif etamiz, ular muayyan ehtiyojlarni qondirish va standartlashtirilgan mahsulot muvofiqligi cheklovlaridan qochish uchun aniq bir-birga-qo‘llab-quvvatlanadi.
Qattiq sifat nazorati: To'liq-jarayon sifatini tekshirish, uchta asosiy ko'rsatkich sanoat standartlaridan oshib ketadi va to'liq-zanjirni kuzatish imkoniyati nol-nuqson yetkazib berishni ta'minlaydi.
Samarali yetkazib berish: Shansi bazasi va global yuk tashish tarmog'i sifatida biz tezkor buyurtma javobiga va ishonchli, aniq yetkazib berishga erishamiz.
Sotishdan keyingi-xizmat: bir martalik onlayn va oflayn texnik yordam-, ajratilgan fayllar va muntazam kuzatuvlar-bir umrlik himoyani ta'minlaydi.

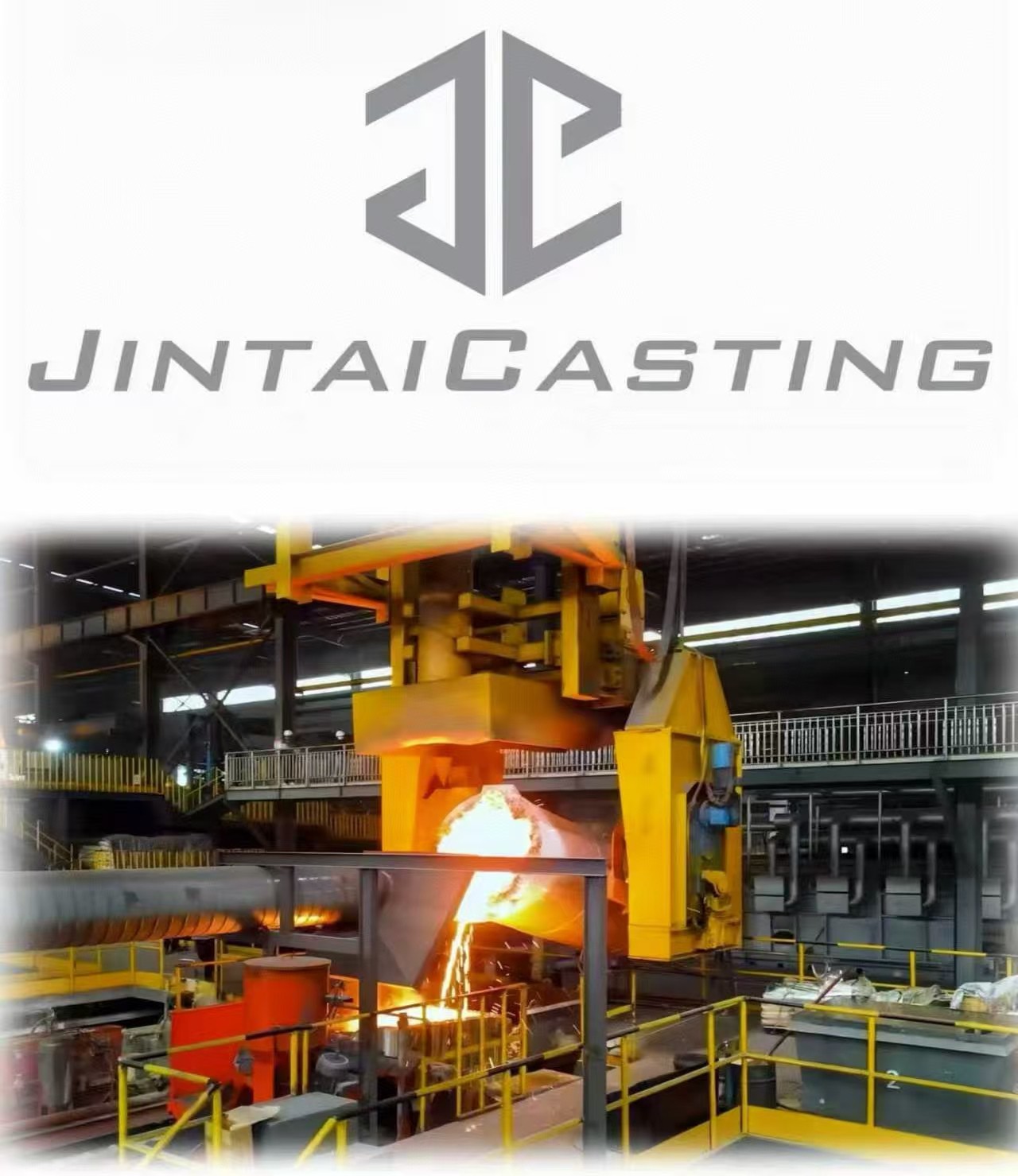

Shanxi Jintai Hongye Casting & Forging Machinery Co., Ltd Xitoyning Shansi viloyatida joylashgan. Bizning asosiy biznes operatsiyalarimiz egiluvchan temir quvur qismlari, quvur liniyasi tizimlari, turli xil klapanlar va lyuk qopqog'i seriyali mahsulotlarni o'z ichiga oladi. Mahsulot haqida batafsil ma'lumot olish yoki hamkorlik imkoniyatlarini muhokama qilish uchun istalgan vaqtda biz bilan bog'laning:
