01.Mahsulot tavsifi

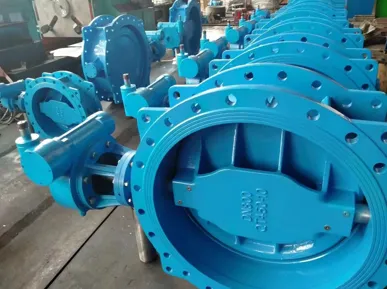

Ikki gardishli eksantrik kapalak klapan - bu eng ko'p qo'llaniladigan ikki-eksentrik kapalak valfini ifodalovchi yagona eksantrik kapalak valfining yanada takomillashtirilgan va ishlab chiqilishi. Uning konstruktiv dizayni valf o'rindig'i o'qi va disk markazi va valf tanasi markazi o'rtasida ofsetni o'z ichiga oladi.
Ikki tomonlama ekssentriklikdagi "eksentriklik" ikkita markaziy nuqtaning noto'g'ri joylashishini bildiradi: valf o'rindig'i klapan o'rindig'i markaziga nisbatan ofset qilingan va valf diski quvur liniyasi markaziga nisbatan ofset qilingan.
02. Texnik spetsifikatsiyalar
| Nominal diametri: | DN200-DN2000 |
| Ishlash harorati: | 0 daraja ~ 80 daraja |
| Ish bosimi: | PN10, PN16, PN25 |
| Dizayn standarti: | BS EN593 |
| Yuzma-yuz: | BS EN558-1,1S0 5752 Seriya 13/14 |
| BS EN1092-2 standartiga muvofiq gardishlarni burg'ulash | |
| BS EN1074-1 va 2, BS EN12266 ga muvofiq gidravlik sinov | |
| YO'Q. | Qism nomi | Material | YO'Q. | Qism nomi | Material |
|---|---|---|---|---|---|
| 1 | Vites qutisi | - | 2 | Kalit | C45 |
| 3 | Plomba ushlagichi | ST37 | 4 | O-ring | EPDM |
| 5 | Muhrlash butasi | ZQ19-2 | 6 | Vida | A2 |
| 7 | O-ring | EPDM | 8 | Kompozit rulman | GGSteel |
| 9 | Drayv mili | AISI 420 | 10 | Tana | GG50 |
| 11 | Tutuvchi | ST37 | 12 | O-ring | EPDM |
| 13 | O-ring | EPDM | 14 | Vida | A2 |
| 15 | Muhrlash halqasi | EPDM | 16 | Kalit | AISI 420 |
| 17 | Vida | A2 | 18 | Kompozit rulman | GG50 |
| 19 | Menteşa mili | AISI 420 | 20 | Disk | Chelik |
| 21 | Yakuniy qopqoq | S30408 | 22 | O-ring | EPDM |
| 23 | Bolt | A2 | 24 | Kir yuvish mashinasi | A2 |
| 25 | Bolt | A2 | 26 | Kir yuvish mashinasi | A2 |
| 27 | Kir yuvish mashinasi | A2 | 28 | Hub qopqog'i | SS304 |
03.Asosiy tashqi va ulanish o'lchami
| DN | L | 1,0 MPa | 1,6 MPa | ||||||
| D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | ||
|---|---|---|---|---|---|---|---|---|---|
| 200 | 132 | 340 | 295 | 268 | 8-φ24 | 340 | 295 | 268 | 12-φ24 |
| 250 | 165 | 395 | 350 | 319 | 12-φ23 | 405 | 355 | 319 | 12-φ26 |
| 300 | 178 | 445 | 400 | 370 | 12-φ23 | 460 | 410 | 370 | 12-φ26 |
| 350 | 190 | 505 | 460 | 429 | 16-φ23 | 520 | 470 | 429 | 16-φ26 |
| 400 | 216 | 565 | 515 | 480 | 16-φ27 | 580 | 525 | 480 | 16-φ30 |
| 450 | 229 | 615 | 565 | 530 | 20-φ27 | 640 | 585 | 549 | 20-φ30 |
| 500 | 222 | 670 | 620 | 582 | 20-φ27 | 715 | 665 | 608 | 20-φ33 |
| 600 | 267 | 780 | 725 | 684 | 24-φ30 | 840 | 770 | 724 | 20-φ36 |
| 700 | 292 | 895 | 840 | 792 | 24-φ30 | 910 | 840 | 790 | 24-φ36 |
| 800 | 338 | 1015 | 950 | 901 | 24-φ33 | 1025 | 950 | 901 | 24-φ39 |
| 900 | 310 | 1115 | 1050 | 1001 | 28-φ33 | 1125 | 1050 | 1001 | 28-φ39 |
| 1000 | 410 | 1235 | 1160 | 1128 | 28-φ36 | 1255 | 1170 | 1122 | 28-φ42 |
| 1200 | 470 | 1480 | 1400 | 1326 | 32-φ39 | 1485 | 1390 | 1314 | 32-φ48 |
| 1400 | 530 | 1680 | 1600 | 1520 | 36-φ42 | 1690 | 1600 | 1520 | 36-φ48 |
| 1600 | 610 | 1905 | 1820 | 1730 | 44-φ42 | 1920 | 1820 | 1730 | 44-φ55 |
| 1800 | 670 | 2115 | 2020 | 1930 | 44-φ48 | 2130 | 2020 | 1930 | 44-φ60 |
| 2000 | 760 | 2325 | 2230 | 2150 | 48-φ48 | 2345 | 2230 | 2150 | 48-φ60 |
04.Asosiy xususiyatlar
Eksantrik muhrlanish tuzilishi
Disk ochila boshlaganda avtomatik ravishda muhr halqasidan ajralib chiqadi, buning natijasida past ish momenti, muhrlangan yuzalarning eskirishi kamayadi, xizmat muddati sezilarli darajada uzaytiriladi va tiqilib qolishga qarshilik.
Ikkita-Flanjli ulanish
Ikkala uchida ham standart gardishlar mavjud bo'lib, oson o'rnatish va olib tashlash, barqaror hizalanish va mukammal bosim{0}}o'tkazmaydigan muhrlanishni ta'minlaydi; turli gardish standartlariga rioya qilingan quvur tizimlari bilan mos keladi.
Korroziyaga-bardoshli va bardoshli
Vana korpusi ichki va tashqi epoksi yoki FBE qoplamasiga ega boʻlib, tuproq va suv korroziyasiga chidamli boʻlib, koʻmilgan quvurlar uchun uzoq-mehnat va zangga chidamliligini taʼminlaydi.
05.Raqobat ustunligi
Uzoqroq xizmat muddati va past texnik va texnik xarajatlar
Eksantrik, ishqalanishsiz muhrlanish dizayni markazlashtirilgan kapalak klapanlarga nisbatan sezilarli darajada kamroq eskirishga olib keladi, qismlarni almashtirish va texnik xizmat ko'rsatish chastotasini kamaytiradi va shu bilan uzoq muddatli texnik xizmat ko'rsatish xarajatlarini kamaytiradi.
Mashaqqatli ishlash va avtomatlashtirish bilan yuqori muvofiqlik
Kam ish momenti ixcham elektr yoki pnevmatik aktuatorlar yordamida barqaror ishga tushirish imkonini beradi; boshqaruv uskunasini xarid qilish xarajatlari bir xil oʻlchamdagi markaz{0}}liniyali kelebek klapanlarga nisbatan pastroq.
Nolinchi oqish va atrof-muhitga muvofiqligi
Yumshoq muhr nol oqishni ta'minlaydi, suv chiqindilarining oldini oladi va shahar suv va atrof-muhitni muhofaza qilish loyihalari uchun qabul qilish standartlariga javob beradi; ichki va tashqi korroziyaga qarshi{0}}qoplamalar ichimlik suvi gigienasi standartlariga javob beradi, bu esa klapanni ichimlik suvi tashish uchun mos qiladi.
06.Mahsulot ilovalari
Ikki gardishli eksantrik kapalak vana keng ko'lamli ilovalarga ega va asosan quyidagilarda qo'llaniladi:
Shahar suv ta'minoti
HVAC qurilishi
Ikkilamchi suv ta'minoti
Sovutilgan suv tizimi
Atrof-muhit harorati suv ta'minoti tarmog'i
07.Mahsulotlarni o'rnatish
Ichki devor toza bo'lishi kerak; muhrlangan halqa yoki kapalak plitasida hech qanday aralashmalar yoki begona narsalarga ruxsat berilmaydi.
Qisqichli{0}}tipli kelebek klapanlar oʻrnatish uchun maxsus troyniklar-kerak.
Kelebek klapan quvur liniyasiga vertikal ravishda o'rnatilishi va teskari burilmasligi kerak.
Kelebek klapan turbinali vites qutisi tomonidan boshqariladigan-ko'p vaqt talab qiladigan oqimni sozlashni talab qiladi.
Tez-tez ochiladigan va yopiladigan kelebek klapanlar uchun vaqti-vaqti bilan (taxminan har ikki oyda) yog 'darajasini tekshirish va etarli miqdorda mavjudligini ta'minlash uchun turbina korpusining qopqog'ini oching.
Valfning barcha qismlarini muntazam ravishda tekshiring va aniqlangan nosozliklarni tezda bartaraf qiling.
08.Kompaniya malakasi
